Requiere ensamblaje
Ref: chip de silicio, marzo de 2011.

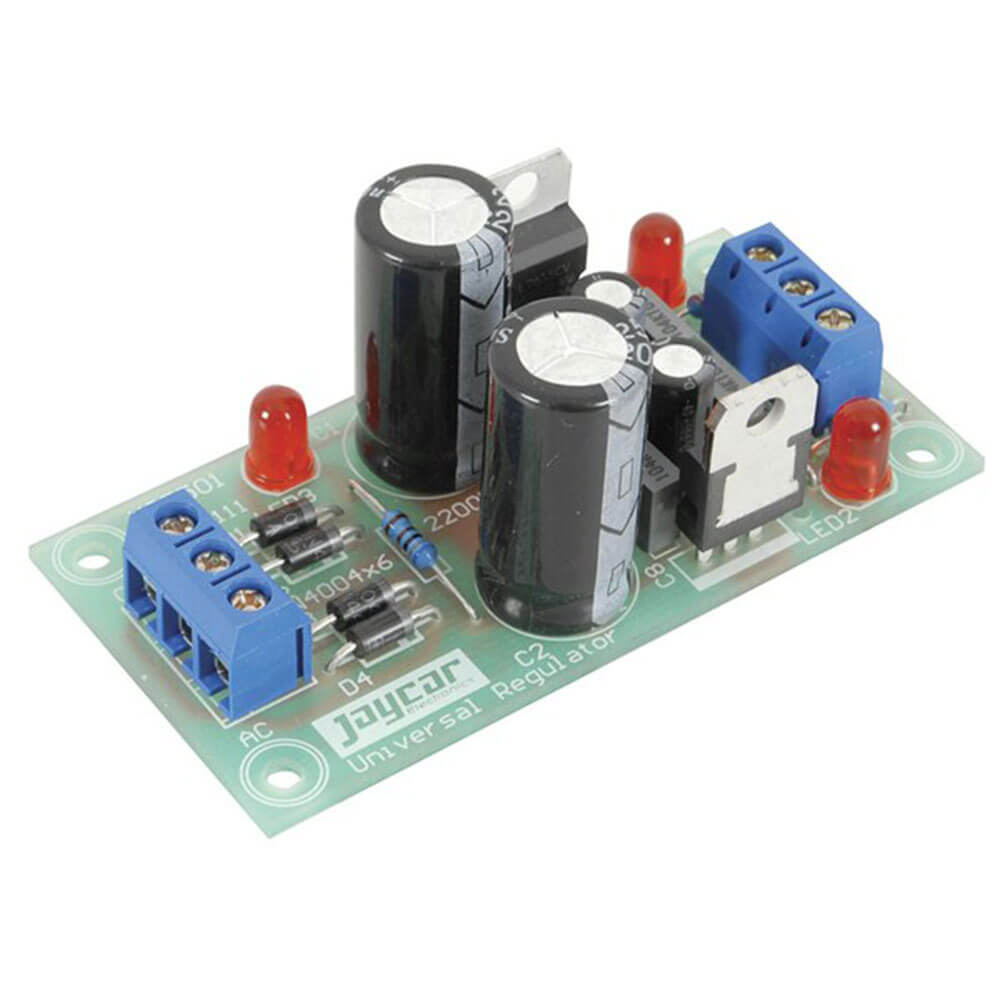

Esta es una versión mejorada del kit de fuente de alimentación universal original publicado en agosto de 1988. Una placa pequeña y un puñado de piezas le permitirá crear un riel regulado de +-15 V o un voltaje único de +15 V CC desde un transformador de toma central o de un solo devanado (no incluido). Sustituya diferentes reguladores por los suministrados y podrá alterar el voltaje de salida según sus necesidades. Las actualizaciones en este diseño incluyen un diseño mejorado de las piezas y bloques de terminales para entradas y salidas. El kit incluye PCB y todos los componentes para las versiones de 15 voltios; el transformador se vende por separado.
Opciones de fuente de alimentación:
- Rieles de +-15 V del paquete de enchufe de 15 V CA (MP-3059) o transformador (MM-2002)
- Raíles de +-15 V desde un transformador con toma central de 30 V CA (MM-2007)
- +15 V CC desde un transformador con toma central o simple.
- Diferentes voltajes usando reguladores de las series 78xx y 79xx (no incluidos)
Product Specifications
- Formulario del kit: formato corto (solo circuito)
- Grupo del kit: proyectos generales
- Dificultad: simple
- Tiempo estimado de construcción: 30,0 min
- Herramientas necesarias: soldador
- Campo de aplicación: regulador de fuente de alimentación
- Longitud: 72,0 mm
- Ancho: 30,0 mm
- Length : 20 cm
- Width : 10 cm
- Height : 3 cm
